Uw DSG-behuizing selecteren: standaard versus hogesnelheidsserie
Bij het specificeren van een DSG-behuizing is het selecteren van de juiste serie van cruciaal belang om compatibiliteit met de geometrie van uw kogelomloopmoer te garanderen. Onze productlijn is verdeeld in twee verschillende categorieën op basis van het moerontwerp:
1. De standaardserie (DSG...H)
Modellen:DSG12H, DSG16H, DSG20H, DSG25H, DSG32H, DSG40H, DSG50H.
Verenigbaarheid:Exclusief ontworpen voor kogelomloopspindels uit de SFU- en DFU-serie met standaard-spoed (bijv. SFU1605, SFU2010, DFU2505).
Ontwerpprofiel:Ontworpen om te voldoen aan de afmetingen en montagevereisten van DIN 69051 B standaard moerlichamen.
2. De hoge--serie (DSGxxxx)
Modellen:DSG1616, DSG2020, DSG2525, DSG3232.

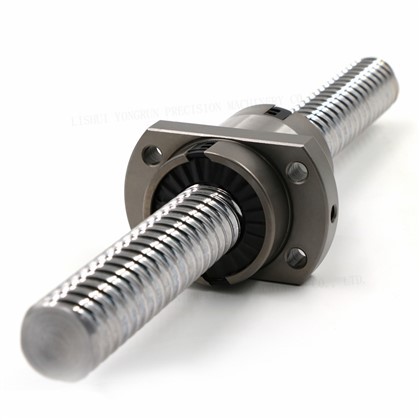

Verenigbaarheid:Speciaal ontworpen voor kogelomloopspindels uit de SFE- en SFY-serie met hoge-lead (hoge-snelheid) (bijv. SFE1616, SFY2020).
Ontwerpprofiel:Moeren met hoge-snelheid maken gebruik van een intern-recirculatiesysteem voor de eindkap, wat resulteert in een aanzienlijk dikker moerlichaam vergeleken met standaardschroeven. Deze specifieke DSG-modellen zijn voorzien van een extra grote interne boring voor deze grotere moerdiameters.
Opmerking:Hoge-snelheid/hoge-lodenmoeren zijn fysiek incompatibel met standaard blokken uit de "H--serie".
