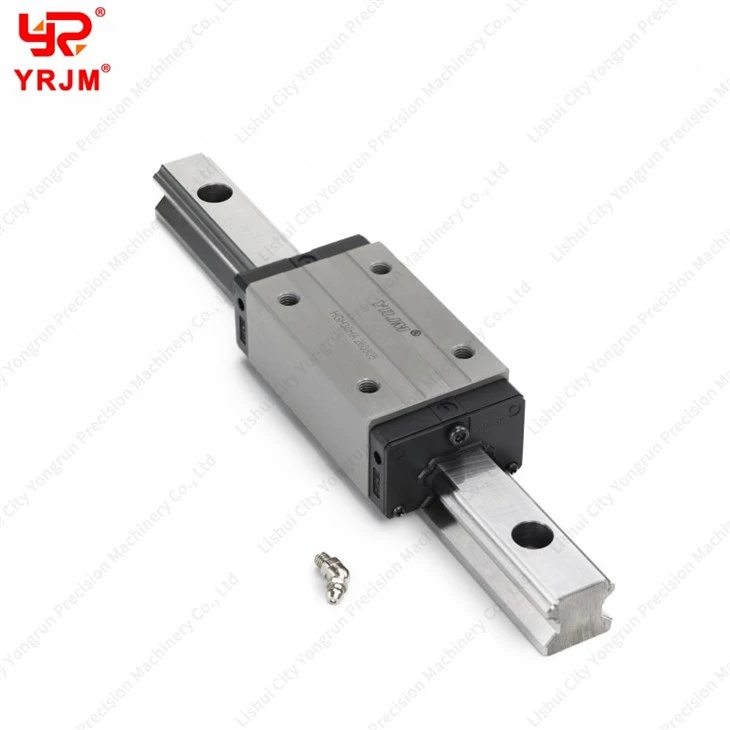

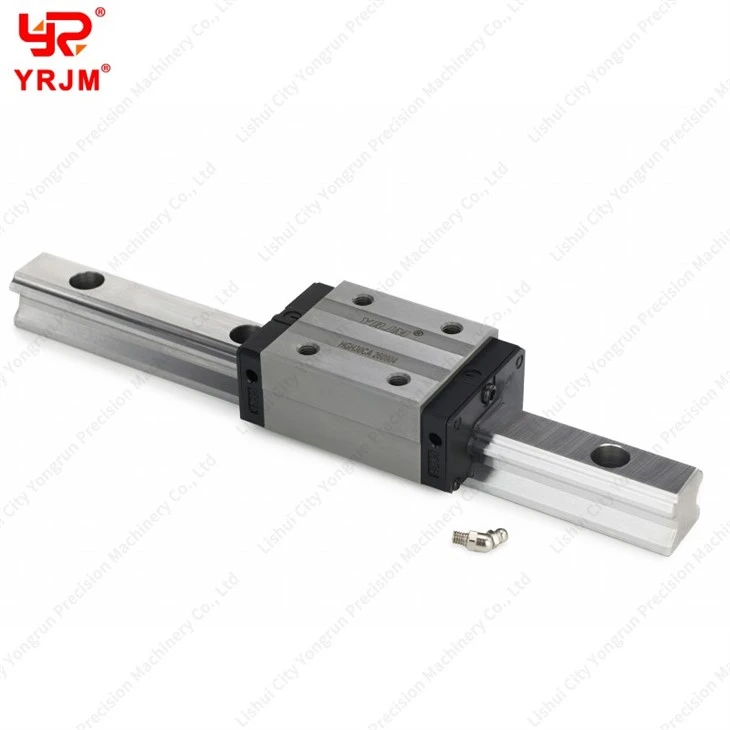

HGH lineaire bewegingsgids

HGH lineaire bewegingsgids

HGH (vierkant type)
Profiel:Heeft een hoog, smal, niet-vierkant ontwerp met flens.
Montage-interface:Uitgerust met vier blinde gaten met schroefdraad aan de bovenzijde.
Installatie:Ontworpen voor bevestiging van boven-naar beneden; bouten worden door de montageplaat/slede gevoerd en rechtstreeks in het blok geschroefd.
Ideale toepassing:Perfect voor toepassingen waarbij de zijdelingse (breedte) ruimte beperkt is. Dankzij de compacte, niet- voetafdruk met flens is een smaller machinebed mogelijk of kunnen parallelle rails dichter bij elkaar worden gemonteerd.

Belangrijkste technische kenmerken van de HGH-gids

4-voudig gelijk draagvermogen:
De interne kogelrijen zijn gerangschikt onder een contacthoek van 45- graden. Dankzij deze geometrie kan het HGH-blok radiale (neerwaartse), omgekeerde-radiale (opwaartse) en laterale (zijwaartse) belastingen met gelijke grootte dragen. Deze veelzijdigheid maakt hem ideaal voor meerassige machines die verschillende montagerichtingen vereisen, zoals verticale of omgekeerde installatie.

Zelf-mogelijkheid tot uitlijning:
De rollende elementen maken gebruik van een cirkelvormige -naar- Face- Face (DF)-boogconfiguratie. Dankzij dit ontwerp kan het blok automatisch kleine installatiefouten of onregelmatigheden in het oppervlak op het montagebed absorberen. Als gevolg hiervan voorkomt het systeem interne binding en handhaaft het een hoge-precieze beweging, zelfs bij een kleine verkeerde uitlijning.

Hoge stijfheid:
De HGH-serie is speciaal ontworpen voor toepassingen met zware belasting en biedt een aanzienlijk hogere stijfheid dan miniatuur (MG) of laag- profiel (EG) geleiders. Deze structurele stijfheid maakt hem perfect geschikt voor veeleisende toepassingen zoals het snijden van metaal, zware bewerkingen en transportsystemen met hoge- lasten.
